Проверка турбонагнетателя
Проверка
Предост режение:
Турбонагнетатель двигателя 4НК1 в силу своей конструкции является неремонтируемым изделием.
Проведите только ниже указанную проверку.

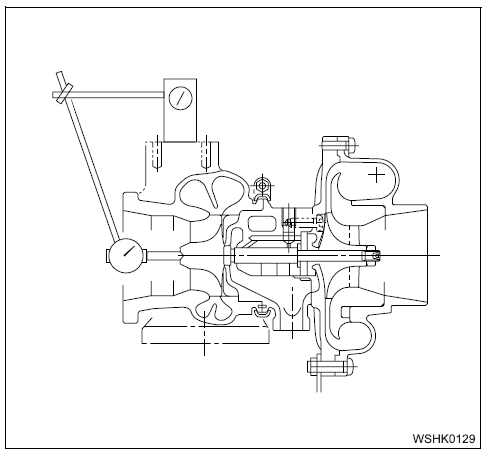

• Измерение осевого зазора вала турбонагнетателя.
|
Осевой зазор |
мм |
|
|
Предельно допустимое значение |
0,11 |
|
• Проверка радиального зазора вала турбонагнетателя.
Пользуясь щупом, измерьте зазор между компрессорным колесом и корпусом.
Данный зазор должен быть не более 0,2 мм.
Измерительный инструмент
| Рисунок | Наименование | Номер детали | Назначение |
 |
Штангенциркуль | - |
Измерение ширины канавки под уплотнительное кольцо
Измерение внутреннего диаметра канавки под уплотнительное кольцо
Измерение диаметра шейки вала турбонагнетателя
Измерение ширины канавки распорной втулки
Измерение толщины буртика упорного подшипника
Измерение внутреннего/наружного диаметра самоустанавливающегося подшипника.
Измерение диаметра расточки среднего корпуса под подшипники и под уплотнительное кольцо.
|
 |
Индикатор с круговой шкалой | - | Измерение осевого зазора, радиального зазора и радиального биения вала турбонагнетателя. |
Прочие материалы
|
Наименование |
Назначение |
|
Моторное масло Besco super |
Поверхность скольжения самоустанавливающегося подшипника Поверхность скольжения распорной втулки Поверхность скольжения упорного подшипника Шейка вала турбонагнетателя |
|
ThreeBond№ 1207 |
Сопрягаемая поверхность уплотнительного диска с корпусами Фланец корпуса компрессора |
|
Loctite № 242 |
Резьбовая часть винтов крепления уплотнительного диска. |
