Компоненты
4НК1

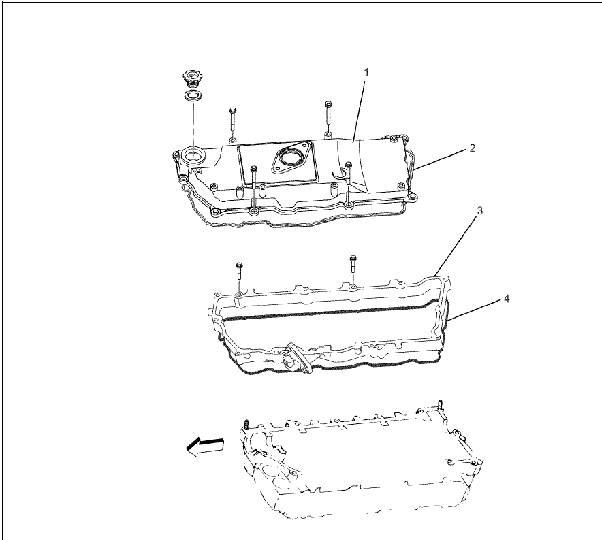

Позиции
1. Крышка головки
2. Прокладка
3. Клапанная коробка
4. Прокладка

6НК1



Снятие
1. Снимите крышку головки цилиндров
2. Снимите прокладку

4НК1


Позиции
1. Крышка головки
2. Разъем жгута проводов топливных форсунок

6НК1


Позиции
1. Крышка головки
2. Разъем жгута проводов топливных форсунок


Установка

1.       Установите прокладку на клапанную крышку.

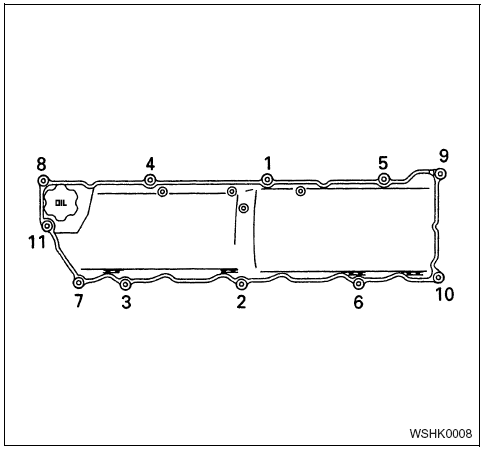

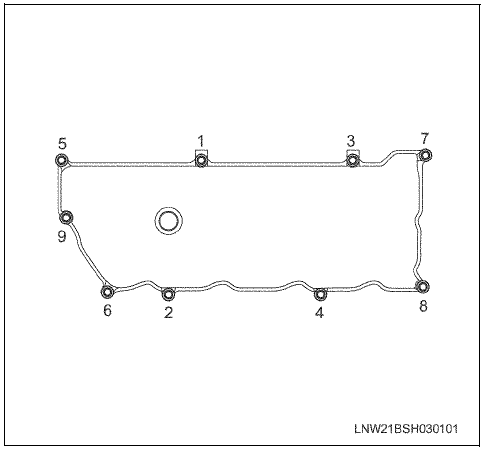

2.       Установите клапанную крышку Момент затяжки: 4НК1: 18 Н м (1,8 кгс-м), 6НК1: 13 Н м (1,3 кгс-м)

3.       Присоедините разъем жгута проводов

Технические условия на затяжку соединений

4НК1

6НК1
